1. Definição de flanges quadrados, é usado em sistema de alta pressão com quatro parafusos, conexões de flange quadrada de uma peça para uso em pressões de 42 M Pa, DN 25 a 80. de acordo com a norma internacional ISO 6164 2018 Versão. Ele fornece especificações gerais e dimensionais para cabeças flangeadas, braçadeiras de flange, conexões e superfícies de montagem aplicáveis a conectores de tubo tipo braçadeira de flange quadrada de quatro parafusos, uma peça e conexões de mangueira para uso a uma pressão de 42 MPa.
2. Conjunto da conexão da flange quadrada do ISO 6164 como segue
Conexão de flange quadrado montada, tubo a tubo e tubo a porta
1) vedação do anel de vedação; 2) braçadeira de flange quadrada; 3) cabeça flangeada com ranhura FHG; 4) cabeça flangeada sem ranhura FH; 5) parafuso; 6) superfície da porta

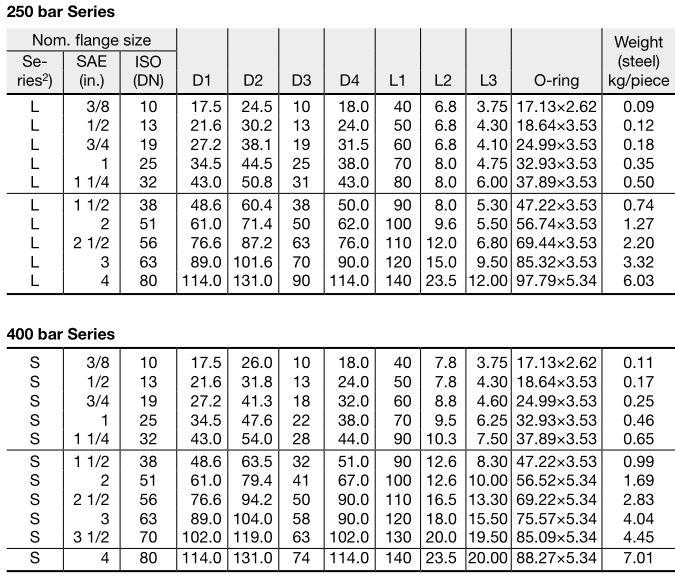

3. ISO 6164 Dimensões e pressões máximas de trabalho para conjuntos de flange quadrado
1. Braçadeira de flange quadrada SFC-DN
2. Adaptador de flange quadrado / contra flange (solda de topo) SFCA-DN
3. Acoplamento de flange Aquare Solda de topo SFC-DN
