1. Definição de SAE 4 parafuso flange Rosca fêmea, SAE 4-parafuso flange porta final é de acordo com SAE J518 padrão, rosca fêmea tem rosca fêmea BSPP (ISO 1179-1), rosca fêmea NPT (SAE 476), rosca métrica fêmea para O-ring (ISO 6149-1), rosca fêmea UN / UNF para O-ring (ISO 11926-1). É uma conexão da porta do flange para a porta de thread. Existem Code 61 para 3000 a 5000 psi max, dependendo do tamanho; Código de alta pressão 62 para 6000 psi máx., Independentemente do tamanho.
2. Métodos de flange SAB 4 fêmea blot, é normal flange conexões por flange com o-ring groove para contador flange O-ring seal, rosca fêmea como encaixes DIN porta estilos link
 |  |  |
3. A dimensão do O-ring está de acordo com a norma ISO 3601- (SAE J515) na seguinte tabela:

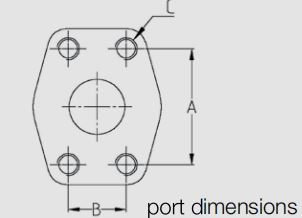

4. Dimensão do SAE 4 Bolt Flange Port:
Código 61 - SAE - 3000 psi
Código 62 - SAE - 6000 psi
5. Tipos de produto da rosca fêmea da flange do parafuso do SAE 4

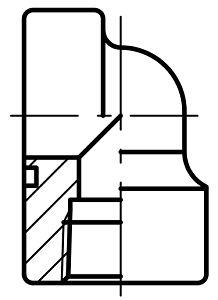

A. BSPP rosca fêmea: Contador 4 blot Flange Direto para Cotovelo
 |  |  |
| 1GCFL-W | 1GFL-W | 1GFL9-W |
B. Feminino métrica e segmento UN / UNF:
 | |
| 1OFL-W | 1HFL-W |
C. rosca fêmea NPT
 |  |  |
| 1NCFL-W | 1NFL-W | 1NFL9-W |
