1. Definição de Adaptador de Flange SAE, SAE é a Sociedade de Engenheiros Automotivos nos EUA, desenvolvendo organização de padrões para profissionais de engenharia em indústrias de energia hidráulica. é uma conexão de flange com tubo flangeado hidráulico & tubo, adaptadores, conexão de mangueira por grampos de flange SAE e montagem de 4 parafusos, porta de flange para adaptador final também pode ser selecionado como conector de cone de 24 graus, conector de tubo ORFS Conector de cone de 60 graus.
2. Métodos do Conjunto de Adaptadores de Flange Hidráulica SAE, conforme mostrado nas Abraçadeiras de Flange SAE, clique no link. É comumente a conexão da porta de flange SAE até as extremidades do adaptador, os padrões das extremidades do adaptador (conexões de tubo metálico para alimentação de fluidos e uso geral), como segue:
● Conectores de cone de 24 graus (ISO 8434-1: 2007)
● Conectores alargados de 37 ° (ISO 8434-2: 2007)
● Conector de vedação plana com anel em O (ISO 8434-3: 2005)
● Conectores de cone de 60 ° com ou sem o-ring (ISO 8434-6: 2009)
3. Dimensões da Porta SAE para Conexão Hidráulica com Flange Dividido como Conectores de Flange Código 61/62:

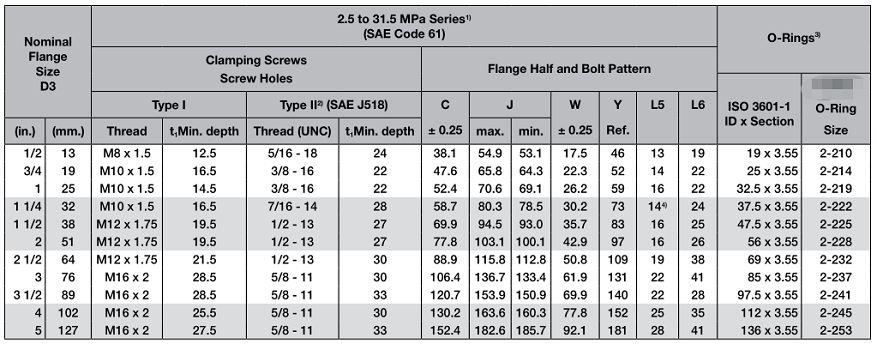

Código SAE 61 Conector da Porta Flangeada
Código SAE 62 Conector da Porta Flangeada
Detalhe da Porta - ISO 6162
1) 1 MPa = 10 bar = 145 PSI.
2) Não para novo design.
3) O nitrilo de 90 durômetros é padrão para aplicações hidráulicas.

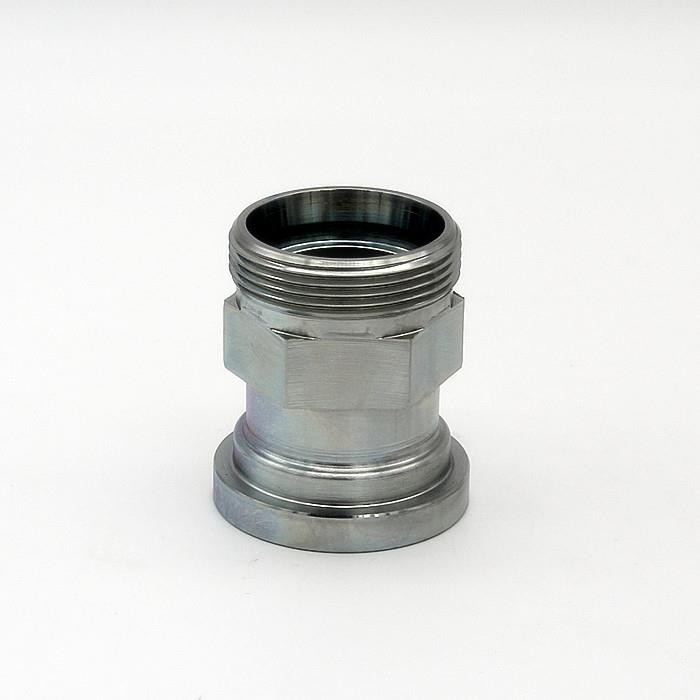

1. Conector 1CFL-RN do tubo da flange do código SAE 61
2. Conector de Flange Código JIC 37 1JFL
