1. Definição: A extremidade fêmea do BSP Swivel é a extremidade do conjunto da porca crimpada no corpo do conector, é igualmente de acordo com ISO 8434-6: 2007 e BSP 5200. É a extremidade giratória interna do assento de 60 graus fêmea ao conjunto ou aos adaptadores da mangueira.
2. Métodos de conexão: Dois estilos de extremidade giratória fêmea: um é a superfície de metal do assento de 60 graus, outro é metal do assento de 60 graus com o-ring, acasalará com a extremidade do cone masculino de 60 graus de BSP como seguindo:
(3 é O-ring mais Vedação de assento de 60 graus) (Apenas Vedação de assento de 60 graus)
3. Detalhes da ISO 8434-6: extremidade fêmea giratória com bico de vedação tipo O (estilo A)
conector fêmea giratório (estilo B)
Estilo A
Estilo B
Por favor, indique o estilo mais A ou B para o seu fim feminino precisa quando você requisita.
4. Dimensões da Extremidade Giratória Feminina conforme ISO 8434-6 como segue:
1. Adaptador BSP Giratória Reta 2B
60 graus cone / 60 graus assento giratório Um estilo ou estilo B
2. BSP Adaptador Giratório 45 ° Cotovelo 2B4
Assento de 60 graus / assento de 60 graus

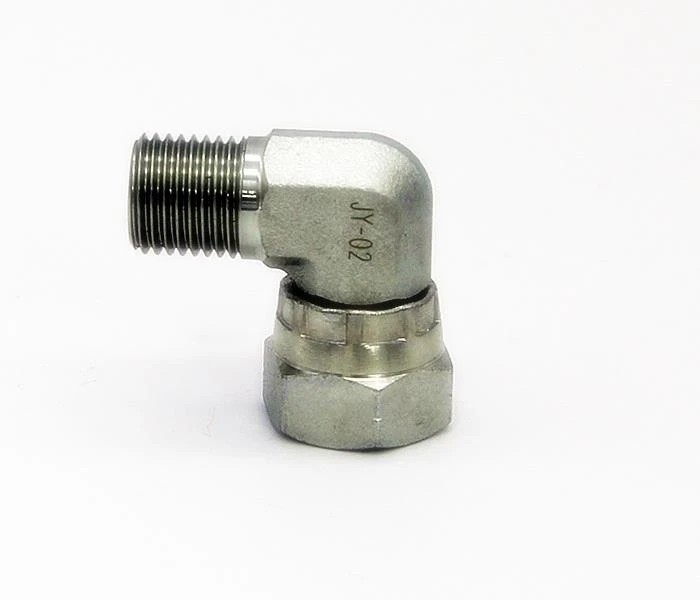

3. Cotovelo giratório 2B9 do adaptador de BSP
60 graus cone / 60 graus assento giratório Um estilo ou estilo B
 |  |
4. Adaptador BSP Giratório Reto 2B-WD
Cone de 60 graus com ED / 60 graus assento giratória Um estilo ou estilo B
 |  |
5. Adaptador BSP Giratório Reto 2GB
O-ring macho do parafuso prisioneiro de BSP + anel de retenção / assento de 60 graus giro Um estilo ou estilo B

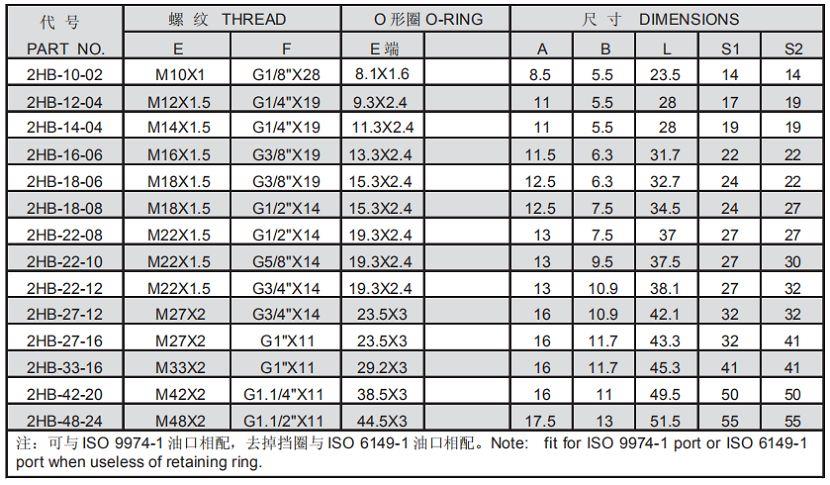

6. Adaptador BSP giratório em linha reta 2HB
Masculino O-ring do parafuso prisioneiro métrico + anel de retenção ou O-ring / assento de 60 graus giro Um estilo ou estilo B
Nota: O-ring + Anel de Retenção para a Porta ISO 9974-1, O-ring para a Porta ISO 6149-1. Por favor, indique o seu padrão de porta de óleo.
7. Adaptador BSP giratório em linha reta 2NB
NPT macho / 60 graus assento giratório Um estilo ou estilo B
8. Adaptador BSP giratório em linha reta 2OB
Porta SAE O-ring Boss / assento de 60 graus Swivel Um estilo ou estilo B
9. BSP adaptador giratória em linha reta 2TB-SP
BSPT end / 60 deg seat Swivel Um estilo ou estilo B
