1. Definição de SAE Flange Soquete de solda, SAE Flange final é de acordo com a norma SAE J518 incluindo (flange Split, flange de uma peça e SAE 4 blot flange porta), extremidade de solda soquete é definida na ASME B16.11.There são Código 61 para 3000 a 5000 psi max, dependendo do tamanho; Código de alta pressão 62 para 6000 psi máx., Independentemente do tamanho.
2. Métodos de flange SAE soquete de soldagem, é normal flange conexões por flange com o-ring groove para contador flange O-ring seal, como soquete de solda final, um tubo é inserido em uma área recesso do encaixe. Tanto o tubo como o encaixe são de corte quadrado, sem necessidade de uma extremidade ou de uma preparação chanfrada, a não ser a limpeza do exterior, o que permite uma fácil soldagem e instalação da seguinte forma:
3. Folga de soldagem e dimensões mínimas planas para solda por soquete conforme ASME B16.11-2016

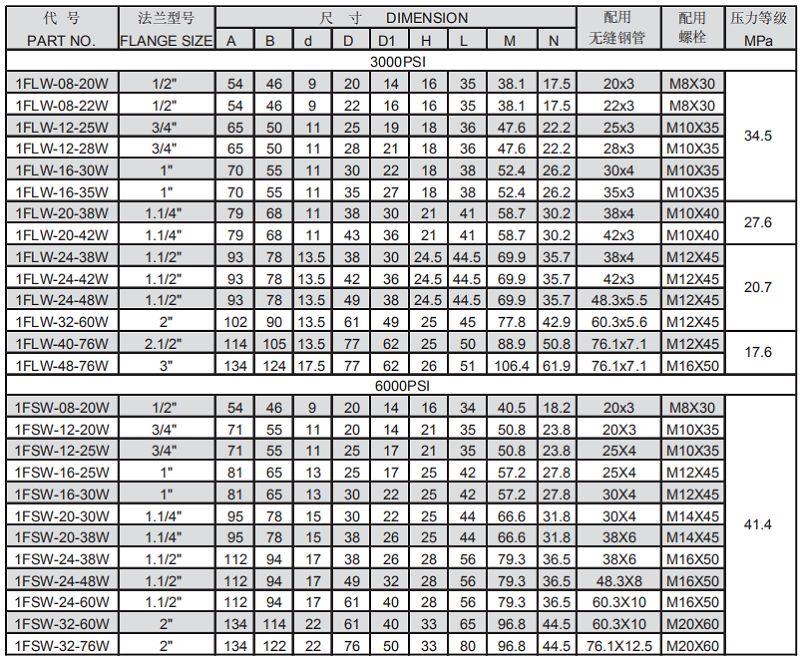

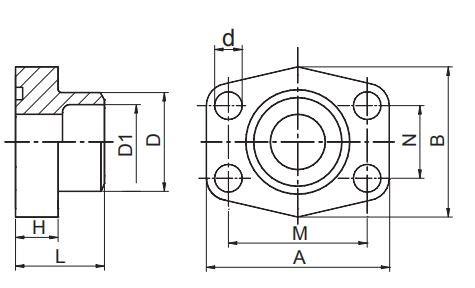

1. solda 1FLW-W / 1FSW-W do soquete da flange do parafuso de SAE 4
2. SAE 4 soldagem de soquete de flange de contador 1FLW-WM / 1FSW-WM
