1. Definição: Os encaixes de ORFS são de acordo com o padrão da dimensão do ISO 8434-3 / SAE J1453 versão 2005, é um tipo do selo da cara do anel-O pela porca, pela luva, pelo O-anel e pelo corpo dos encaixes. O tipo de união requer conexões de extremidade de tubo é o mesmo tubo de encaixe ORFS para tubo.
2. Métodos de conexão dos conectores de vedação da face do anel em O, conector ORFS da rosca macho acoplado com dois tipos de adaptadores fêmea (Porca + Manga + Tubo e Adaptador giratório fêmea ou Mangueira) mostrados como tabela:
3. Vantagens de acessórios para tubos ORFS da seguinte forma:
● O método de vedação elastomérica executa uma excelente confiabilidade, para permanecer livre de vazamentos sob alta pressão hidráulica, aplicações típicas em equipamentos móveis, moldagem por injeção, máquinas pesadas, agrícolas, construção naval.
● Fácil de montar, desde a preparação do tubo até à necessidade de espaço de instalação excelente, reparação de campo utilizando o adaptador de soldadura. Compatibilidade do tubo de aço, aço inoxidável, cobre e alumínio, tamanhos disponíveis Tubo OD de 6 a 50mm e 1 / 4˝ a 2˝.
● Acessórios mais populares para tubo de polegada (tubo métrico a pedido), uso atual nos EUA, Europa e gradualmente ganhar aceitação na Ásia.
4. Dados dimensionais e técnicos de tamanhos finais de ORFS (SAE J1453 / ISO 8434-3):
Pressão de trabalho de 25 a 63 MPa e requisito de torque de teste para conectores de vedação de face com anel em O conforme abaixo:
1. Encaixe de face em O-ring de encaixes retos União 1F
SAE 520101
2. Encaixe de cotovelo Selo de face de anel de vedação União 1F4
3. Encaixe de cotovelo Selo de face de anel-O União 1F9
SAE 520201
4. Conexões de T O-ring face seal Union AF
SAE 520401
5. Junta cruzada do anel de vedação do conector Union XF
SAE 520501
6. Conector de anteparo O-ring face seal Union Straight 6F
SAE 520601
7. Conector de anteparo O-ring face seal Cotovelo 45 graus União 6F4
SAE 520801

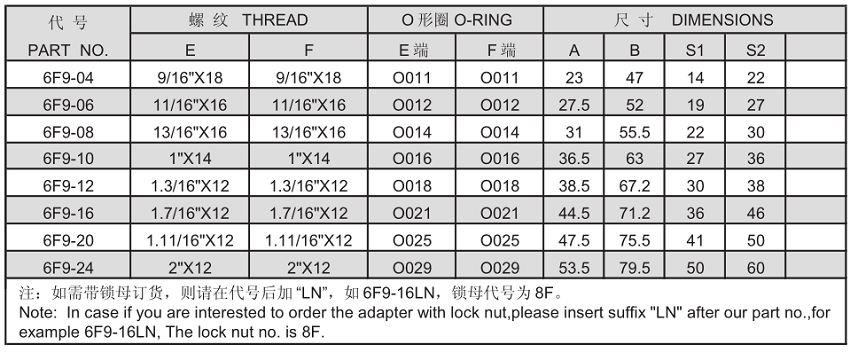

8. Conector de anteparo O-ring face seal Cotovelo União 6F9
SAE 520701
9. Conector de anteparo ORFS Branch Tee União AF6FF
SAE 520959
10. Conector de anteparo ORFS Run Tee União AFF6F
SAE 520958
