Um conjunto de mangueira geralmente é composto de três partes: uma mangueira, acoplamentos (duas peças) e braçadeiras ou mangas (se necessário). Os acoplamentos e mangas geralmente possuem estruturas como farpas nas partes em contato com a mangueira para obter um bom atrito entre os acoplamentos e a mangueira, garantindo que os acoplamentos possam suportar forças finais suficientes durante o uso.
As formas de conexão dos acoplamentos metálicos são divididas em roscadas e flangeadas. Os tipos de vedação comuns de acoplamentos roscados incluem vedação elástica de anel de vedação de superfície cônica de 24 graus, vedação rígida de metal de superfície cônica de 74 graus e vedação elástica de anel de vedação de superfície plana.
Algumas definições:
- Comprimento do conjunto da mangueira
O comprimento do conjunto de mangueira é a distância horizontal medida com base nas faces finais dos dois acoplamentos de mangueira ou no centro dos acoplamentos em cotovelo.
O comprimento do conjunto da mangueira permite um erro de fabricação de ±1%. Se a mangueira for muito longa, isso afetará a aparência e aumentará o custo. Se for muito curto, quando a mangueira é comprimida e estendida ou comprimida, não há espaço suficiente para expansão e contração, o que também levará à destruição da mangueira.
- Ângulo de montagem da mangueira

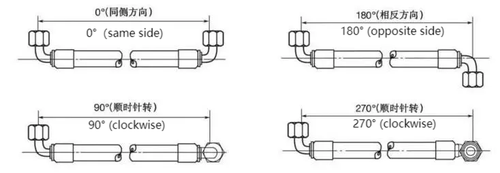

Existe conceito de ângulo de montagem somente quando há montagem de mangueira com conectores dobrados em ambas as extremidades. Neste momento, o método de definição do ângulo de montagem é o seguinte:
Coloque o conjunto da mangueira na mesma linha reta, tome a direção vertical de um conector dobrado na extremidade mais distante como referência e meça o ângulo incluído entre o outro conector e o conector da extremidade mais distante (direção vertical) no sentido horário. Este ângulo incluído é o ângulo de montagem. O erro permitido do ângulo de montagem é de ±3 graus.
- Números de modelo de conjunto de mangueira hidráulica
O método de representação do modelo de mangueira hidráulica geralmente adota um código composto de números e letras para representar, incluindo os seguintes parâmetros:
Diâmetro interno: O diâmetro da camada interna da mangueira e da unidade geralmente está em mm. Quanto maior for o diâmetro interno, maior será a capacidade de suporte de pressão da mangueira.
Diâmetro do fio: Refere-se ao diâmetro do fio ou fibra de aço utilizado na camada de reforço, em mm. Quanto maior for o diâmetro do fio, maior será a capacidade de suporte de pressão da mangueira.
Comprimento: Todo o comprimento da mangueira, em mm.
Pressão: A pressão máxima que a mangueira pode suportar, geralmente expressa em bar. Quanto maior for a pressão, maior será a capacidade de suporte de pressão da mangueira.
Em aplicações práticas, o método de representação do modelo da mangueira hidráulica também pode incluir outros parâmetros especiais, como faixa de temperatura, raio de curvatura, etc. Diferentes combinações desses parâmetros podem atender a diferentes requisitos de uso. Ao marcar o conjunto da mangueira, geralmente inclui as seguintes informações prévias:
O tipo de mangueira, incluindo informações básicas como estrutura da mangueira e diâmetro interno;
O tipo do conector da extremidade esquerda, incluindo a forma estrutural e a especificação da rosca do conector;
O tipo de conector da extremidade direita, incluindo a forma estrutural e a especificação da rosca do conector;
Comprimento, que é a definição do comprimento em linha reta da mangueira, em mm;
Informações complementares, como ângulo de montagem, bainha, etc.;
Outras informações, como propriedades especiais como resistência a altas temperaturas e resistência à corrosão, representadas por letras ou números.
Por exemplo, o modelo da mangueira hidráulica da Parker:
F381CFCF282812-1800-270 grau,
onde: F - indica que a mangueira está crimpada;
381 - número de série, representando o tipo de série da mangueira, e sua faixa de pressão é 88-400 bar, 2-camada de uso geral trançada com fio de aço e a faixa de temperatura é {{4} } grau a + 100 grau;
CFCF - forma de conexão externa dos conectores nas extremidades esquerda e direita; 282812 - o diâmetro externo do tubo de aço na extremidade de conexão externa dos conectores CF esquerdo e direito é de 28 mm e a especificação de conexão interna da mangueira é de 12 mm;
1800 - o comprimento total do conjunto da mangueira; 270 graus - o ângulo incluído na montagem entre as duas extremidades da mangueira é de 270 graus.
