Tipos de produtos: Acessórios para flange Hidráulico SAE 1CFL9 1DFS9-W
Padrões do setor: SAE J518, ISO 6162 DIN 2353, ISO 8434-1
Conexão E ao estilo F: 90 ° BITE TYPE / SAE FLANGE
Forma: cotovelo, em linha reta, bloco etc.
Classificação de pressão de trabalho: o código SAE 61 é de 2,5 a 31,5 Mpa; O código SAE 62 é 40 Mpa.
Material dos encaixes: Bronze; Aço carbono; Aço inoxidável
Aplicação: Equipamento Agrícola, Processo Automotivo, Transferência de Produtos Químicos, Equipamento de Construção, Transferência de Combustível, Hidráulica, Equipamento de Fabricação, Marítimo, Movimentação de Materiais, Equipamento Móvel, Campo Petrolífero, Embalagem, Transporte

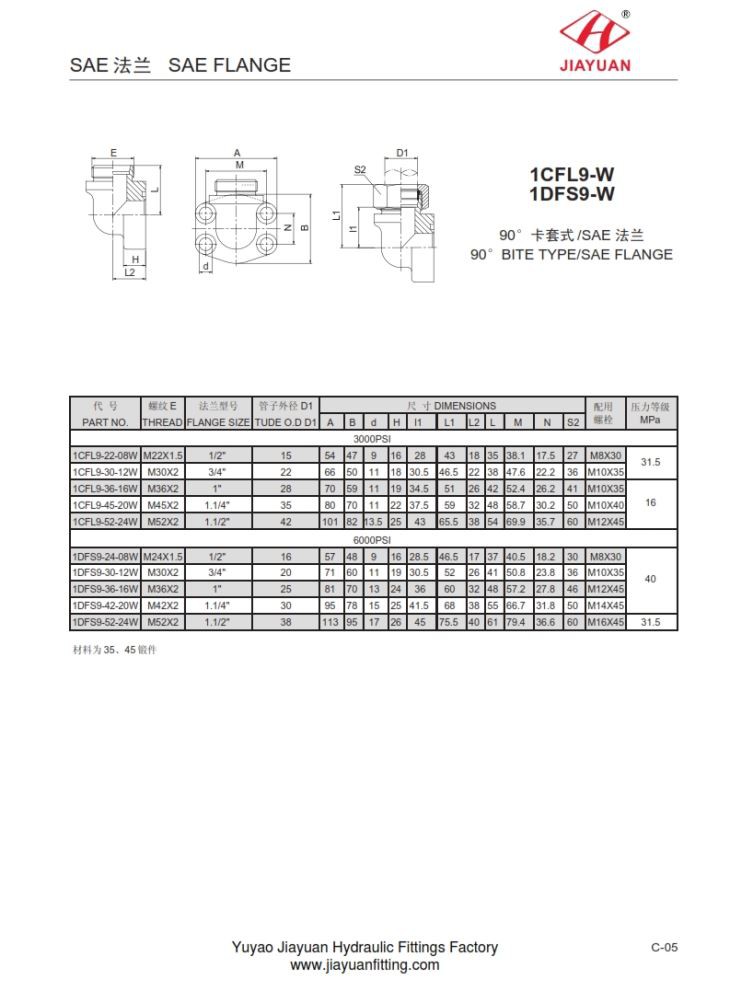

1CFL9 1DFS9-W 90 tipo de mordida SAE flange Dimensão Tamanho tabela gráfico da seguinte forma
PARTE NO. | E FIO | TAMANHO DA FLANGE | D1 TUDE OD D1 | DIMENSÕES | MPa | |||||||||||
UMA | B | d | H | l1 | L1 | L2 | eu | M | N | S2 | ||||||
3000PSI | ||||||||||||||||
1CFL9-22-08W | M22X1.5 | 1/2 " | 15 | 54 | 47 | 9 | 16 | 28 | 43 | 18 | 35 | 38,1 | 17,5 | 27 | M8X30 | 31,5 |
1CFL9-30-12W | M30X2 | 3/4 " | 22 | 66 | 50 | 11 | 18 | 30,5 | 46,5 | 22 | 38 | 47,6 | 22,2 | 36 | M10X35 | |
1CFL9-36-16W | M36X2 | 1 " | 28 | 70 | 59 | 11 | 19 | 34,5 | 51 | 26 | 42 | 52,4 | 26,2 | 41 | M10X35 | 16 |
1CFL9-45-20W | M45X2 | 1,1 / 4 " | 35 | 80 | 70 | 11 | 22 | 37,5 | 59 | 32 | 48 | 58,7 | 30,2 | 50 | M10X40 | |
1CFL9-52-24W | M52X2 | 1,1 / 2 " | 42 | 101 | 82 | 13,5 | 25 | 43 | 65,5 | 38 | 54 | 69,9 | 35,7 | 60 | M12X45 | |
6000PSI | ||||||||||||||||
1DFS9-24-08W | M24X1.5 | 1/2 " | 16 | 57 | 48 | 9 | 16 | 28,5 | 46,5 | 17 | 37 | 40,5 | 18,2 | 30 | M8X30 | 40 |
1DFS9-30-12W | M30X2 | 3/4 " | 20 | 71 | 60 | 11 | 19 | 30,5 | 52 | 26 | 41 | 50,8 | 23,8 | 36 | M10X35 | |
1DFS9-36-16W | M36X2 | 1 " | 25 | 81 | 70 | 13 | 24 | 36 | 60 | 32 | 48 | 57,2 | 27,8 | 46 | M12X45 | |
1DFS9-42-20W | M42X2 | 1,1 / 4 " | 30 | 95 | 78 | 15 | 25 | 41,5 | 68 | 38 | 55 | 66,7 | 31,8 | 50 | M14X45 | |
1DFS9-52-24W | M52X2 | 1,1 / 2 " | 38 | 113 | 95 | 17 | 26 | 45 | 75,5 | 40 | 61 | 79,4 | 36,6 | 60 | M16X45 | 31,5 |
