Sistema de conexões de mangueira hidráulica SAE Split Flange
Acessórios de flange bipartidos hidráulicos são usados para conectar a mangueira flexível, adaptador para tubo rígido e tubo por sistema de braçadeira de flange de 4 parafusos. As conexões de mangueira de flange hidráulica são projetadas com cabeça flangeada, ranhura para vedação de anéis de vedação, a extremidade das conexões de mangueira é frisada com ferrolho para morder as mangueiras hidráulicas. SAE dividiu as metades do flange para prender a cabeça do flange apertando 4 parafusos.

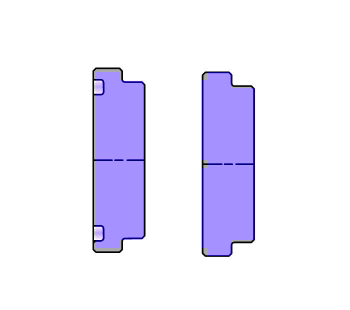

As conexões de flange de mangueira hidráulica são conectadas ao gráfico de dimensões de porta de flange SAE J518, como blocos, flange de solda de 4 parafusos, flange de conector de tubo de 4 parafusos, etc. É vedado por dois tipos: 1 é o tamanho do anel de vedação do flange do código 61, 2 é o código 62 tamanho do anel de vedação do flange. Os acessórios de flange de grampo também precisam de arruelas, anéis de vedação, porcas, tampas, etc. Os grampos de flange SAE têm dois tipos: 1 é dividido em metades de flange, um par para fixar a cabeça flangeada; 2 são grampos de flange de uma peça com orifício de 4 parafusos para fixar a cabeça do flange.
O tipo de flange dividido de conexões de mangueiras tem dois tipos: as metades de flange dividida de código SAE 61 terminam com pressão de trabalho de 3000 psi, para mangueiras hidráulicas cravadas ou estampadas e conexões por ferrolho; As metades do flange bipartido SAE código 62 terminam com uma pressão de trabalho de 6000 psi, para mangueiras hidráulicas cravadas ou estampadas e conexões por ferrolho.
A Jiayuan oferece tipos de extremidade de conexão de flange bipartida a conexões de mangueira, os tipos de forma têm reta, elvow, cotovelo de 45 graus, tamanho longo etc; As extremidades do flange bipartido estão de acordo com ISO 6162-1 e ISO 6162-2; Conexões de mangueiras que de acordo com a série ISO 12151 para mangueiras hidráulicas que de acordo com SAE 100R.
Conexões de mangueira de flange reta
45 acessórios de mangueira com flange
90 acessórios de mangueira com flange em cotovelo
30 acessórios de mangueira de flange de cotovelo
60 acessórios de mangueira com flange em cotovelo
67,5 acessórios de mangueira com flange em cotovelo
22,5 conexões de mangueira com flange em cotovelo
Conexões retas de mangueira SAE FLANGE 3000 PSI
SN | PARTNO. | FLANGENO. | HOSEBORÉ | DIMENSIONS | |||
DN | DASH | A | D | L | |||
1 | 87311-08-08 | 1/2" | 13 | 08 | 46 | 30.2 | 6.73 |
2 | 87311-08-10 | 1/2" | 16 | 10 | 47 | 30.2 | 6.73 |
3 | 87311-12-08 | 3/4" | 13 | 08 | 47 | 38.1 | 6.73 |
4 | 87311-12-10 | 3/4" | 16 | 10 | 47.5 | 38.1 | 6.73 |
5 | 87311-12-12 | 3/4" | 19 | 12 | 48 | 38.1 | 6.73 |
6 | 87311-12-16 | 3/4" | 25 | 16 | 49 | 38.1 | 6.73 |
7 | 87311-16-12 | 1" | 19 | 12 | 51 | 44.4 | 8 |
8 | 87311-16-16 | 1" | 25 | 16 | 52 | 44.4 | 8 |
9 | 87311-16-20 | 1" | 32 | 20 | 53 | 44.4 | 8 |
10 | 87311-20-12 | 1,1 / 4" | 19 | 12 | 56 | 50.8 | 8 |
11 | 87311-20-16 | 1,1 / 4" | 25 | 16 | 57 | 50.8 | 8 |
12 | 87311-20-20 | 1,1 / 4" | 32 | 20 | 58 | 50.8 | 8 |
13 | 87311-20-24 | 1,1 / 4" | 38 | 24 | 61 | 50.8 | 8 |
14 | 87311-24-20 | 1,1 / 2" | 32 | 20 | 68 | 60.3 | 8 |
15 | 87311-24-24 | 1,1 / 2" | 38 | 24 | 68 | 60.3 | 8 |
16 | 87311-32-24 | 2" | 38 | 24 | 70 | 71.4 | 9.53 |
17 | 87311-32-32 | 2" | 51 | 32 | 70 | 71.4 | 9.53 |
18 | 87311-40-32 | 2,1 / 2" | 51 | 32 | 73 | 84.1 | 9.53 |
19 | 87311-40-40 | 2,1 / 2" | 63 | 40 | 76 | 84.1 | 9.53 |
20 | 87311-40-48 | 2,1 / 2" | 76 | 48 | 78.5 | 84.1 | 9.53 |
21 | 87311-48-48 | 3" | 76 | 48 | 78.5 | 102 | 9.53 |
22 | 87311-56-56 | 3,1 / 2" | 90 | 56 | 87.5 | 114 | 11.2 |
23 | 87311-64-64 | 4" | 102 | 64 | 95.5 | 127 | 11.2 |
