A dimensão dos encaixes hidráulicos do flange está em conformidade com a conexão de flange SAE J518 e ISO 6162 de 4 parafusos, as extremidades dos encaixes são projetadas com extremidade da mangueira de ferrule, conector do tubo da série ISO 8434, solda de soquete e solda de bunda, porta feminina como Metric, BSPP, UNF, NPT, conexões de porta BSPT.
encaixes hidráulicos de flange digitam como seguir:

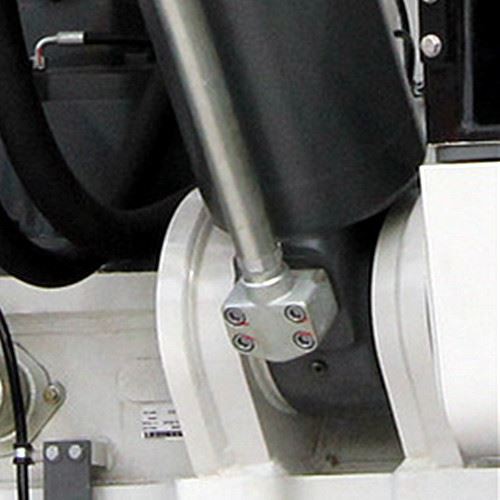

Os encaixes hidráulicos do bloco flange também são chamados de encaixes de flange de bloco sae 4 parafusos, ele é projetado com dimensões sae flange o anel groove, dimensões da porta face plana sae flange, encaixes de bloco de flange é projetado com porta SAE ORB, porta NPT, porta BSPP, soquete e tipos de solda de bunda.
Os encaixes hidráulicos da mangueira do flange também são chamados de encaixes da mangueira da cabeça do flange sae, montam com metades de flange divididas. A cabeça da flange SAE foi projetada com dimensões de ranhura o-ring, incluindo pressão de trabalho de 3000 psi e 6000 psi, a extremidade da mangueira foi projetada com intertravamento de 9000 psi, mangueira de sprial 6000psi, mangueira de arame 3000 psi. há duas peças de flange de mangueira sae e uma peça de flange de mangueira para várias construções de mangueiras hidráulicas.
Os encaixes hidráulicos do tubo de flange também chamados de adaptadores de flange sae, montam com grampos de flange sae. A cabeça de flange SAE foi projetada com dimensões de ranhura o-ring. As extremidades dos encaixes do tubo flange estão disponíveis na porta de rosca reta SAE ORB, métrica, BSPP e UNF; afunilamento da porta NPT, BSPT. formas têm reta, cotovelo, cruz, tee etc. Para conectar tubos hidráulicos, tubulação hidráulica, conjunto hidráulico da mangueira. tipo de pressão de trabalho tem adaptadores de flange código 62 e adaptadores de flange código 61.
Os encaixes hidráulicos de solda também chamados de encaixes de flange de solda sae, conexão do tubo de soldagem permantly. A cabeça do flange SAE é do design padrão ISO 6162, as extremidades das soldas são aproveitadas na solda de soquete, a solda da bunda connections.it é montada com grampo de flange SAE por 4 parafusos de aperto.
Tipos materiais de encaixes e adaptadores hidráulicos de flange sae:
Encaixes de flange de mangueira hidráulica de aço inoxidável
Adaptadores hidráulicos de sálange hidráulica de aço carbono
Padrões de encaixes hidráulicos de flange
As conexões de flange de 4 parafusos em conformidade com SAE J518 e ISO 6162-1 e -2 são conexões comprovadas, sem vazamentos, especialmente adequadas para tamanhos maiores, pressões mais altas e montagem em trimestres apertados. Conexões de porta roscadas como o anel O-ring de rosca reta SAE e ISO 6149 são razoavelmente fáceis de montar e fornecem 6000 psi e maior capacidade de pressão até o tamanho
12 (M27). Além desse tamanho, a classificação de pressão começa a diminuir e os torques de montagem aumentam rapidamente. As conexões de porta flange de 4 parafusos fornecem capacidade de conectar tamanhos maiores e alcançar capacidade de maior pressão em torques de montagem razoáveis.
Vídeos de encaixes hidráulicos tipos de introduções:
Se você não encontrar o que precisa, envie e-mail para jyray@72338.com
Trabalho de conexão de montagem de flange hidráulica
A conexão flange de quatro parafusos (SAE J518) é uma conexão comprovada sem vazamentos, especialmente adequada para tamanhos maiores. Como resultado, alcançou a aceitação mundial.
O sucesso das conexões está em sua simplicidade. É uma vedação facial estática usando um anel O de alta durameter para o selo e grampos e parafusos para segurar a potência, como mostrado em Fig. L3. Alternativamente, uma placa de vedação ligada está entre a face da porta e a face plana de um tubo de flanged mecanicamente formado, como mostrado em Fig. L4 para alcançar os mesmos resultados.
A vedação (O-ring) é compactada entre a parte inferior da ranhura na cabeça da flange e a superfície plana da porta ou da almofada de flange, fornecendo uma vedação macia confiável. A placa de vedação alternativa tem uma vedação de borracha de alta fixação na borda interna, que comprime entre as duas superfícies planas, fornecendo uma vedação macia com a mesma confiabilidade. Um contato metal-metal na face externa da flange com a face da porta impede que o selo extrude sob pressão. Este contato metal-metal é mantido pela força de fixação fornecida pelo aperto dos parafusos através dos grampos.
Este design simples oferece várias vantagens sobre conexões de porta roscadas, como NPTF, SAE, BSPP, ISO 6149, etc., em tamanhos maiores:
• Capacidade de conectar até tubo O.D de 5 polegadas (Código 61 apenas)
• Torque de aperto muito menor exigido dos quatro parafusos em comparação com o necessário para a porta roscada de tamanho equivalente
• Menos torque de aperto significa chaves menores e folgas de balanço de chave - proporcionando facilidade de montagem em trimestres apertados
• Capacidade de até 6000 psi através do tamanho de 2" (somente código 62)
• Ponto de vedação único entre o conjunto do tubo/tubo/mangueira e a porta
• Facilidade de desmontagem através do uso de grampos divididos
A conexão tem uma desvantagem que requer uma área maior (pegada) no componente do que uma porta roscada equivalente.
