Categoria do produto: Rosca BSPT para adaptador de acessórios para tubos
Tabela de tamanhos de rosca BSPT: de G1 / 8 ”a G3”, usada principalmente no Reino Unido, Europa Ocidental e Japão.
Padrão de rosca macho e fêmea BSPT (R) conforme BS 21, ISO 7/1. JIS B 0203, semelhante à forma Z 3852-2, JIS B8363.
Para canalizar tipos de rosca: adaptador Npt, adaptador SAE ORB, BSPP, métrico, acessórios de porta UNF,

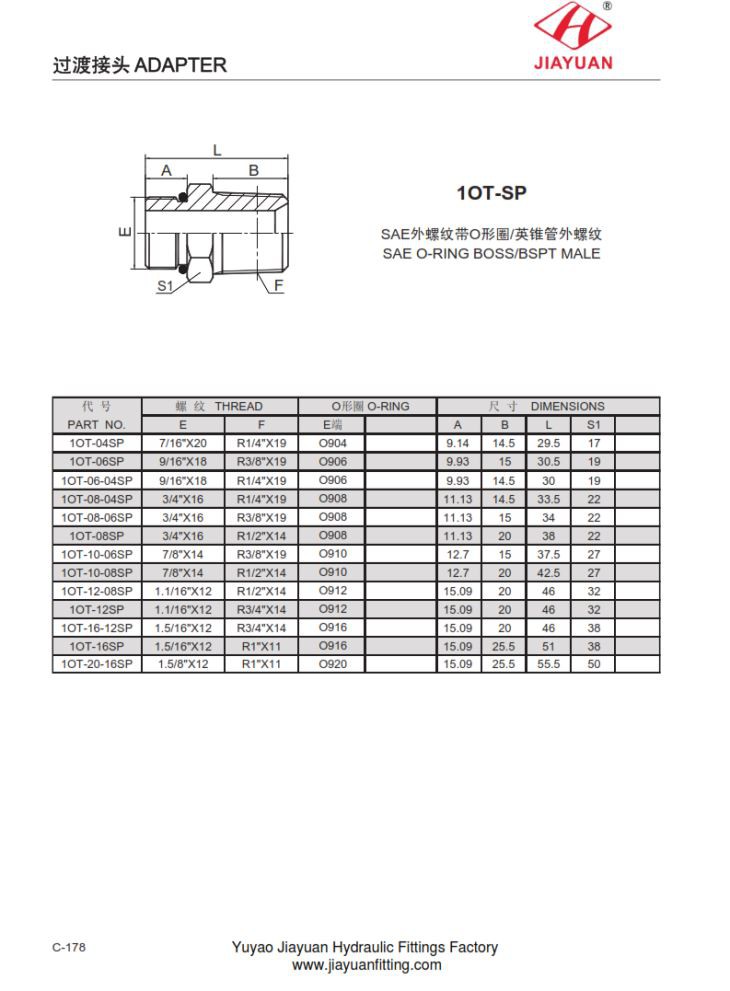

1OT-SP SAE O-RING CHEFE para BSPT MASCULINO Tabela de dimensões da seguinte forma:
PARTE NO. | FIO | ANEL-O | DIMENSÕES | ||||||
E | F | E | UMA | B | eu | S1 | |||
1OT-04SP | 7/16 "X20 | R1 / 4 "X19 | O904 | 9,14 | 14,5 | 29,5 | 17 | ||
1OT-06SP | 9/16 "X18 | R3 / 8 "X19 | O906 | 9,93 | 15 | 30,5 | 19 | ||
1OT-06-04SP | 9/16 "X18 | R1 / 4 "X19 | O906 | 9,93 | 14,5 | 30 | 19 | ||
1OT-08-04SP | 3/4 "X16 | R1 / 4 "X19 | O908 | 11.13 | 14,5 | 33,5 | 22 | ||
1OT-08-06SP | 3/4 "X16 | R3 / 8 "X19 | O908 | 11.13 | 15 | 34 | 22 | ||
1OT-08SP | 3/4 "X16 | R1 / 2 "X14 | O908 | 11.13 | 20 | 38. | 22 | ||
1OT-10-06SP | 7/8 "X14 | R3 / 8 "X19 | O910 | 12,7 | 15 | 37,5 | 27 | ||
1OT-10-08SP | 7/8 "X14 | R1 / 2 "X14 | O910 | 12,7 | 20 | 42,5 | 27 | ||
1OT-12-08SP | 1.1 / 16 "X12 | R1 / 2 "X14 | O912 | 15,09 | 20 | 46. | 32. | ||
1OT-12SP | 1.1 / 16 "X12 | R3 / 4 "X14 | O912 | 15,09 | 20 | 46. | 32. | ||
1OT-16-12SP | 1.5 / 16 "X12 | R3 / 4 "X14 | O916 | 15,09 | 20 | 46. | 38. | ||
1OT-16SP | 1.5 / 16 "X12 | R1 "X11 | O916 | 15,09 | 25,5 | 51 | 38. | ||
1OT-20-16SP | 1.5 / 8 "X12 | R1 "X11 | O920 | 15,09 | 25,5 | 55,5 | 50. | ||
