Você encontrará respostas sobre soquete solda sae flange, tudo está aqui:
O que é SAE Socket Weld Flange?
Os Flanges de Soquete Soldado SAE são um dos principais tipos de flanges hidráulicos, que são projetados e fabricados de acordo com a norma ISO 6162-1 / ISO 6162-2, a mesma norma SAE J518 -1 / SAE J518-2. Existem três tipos de configuração: lado do anel de vedação, lado plano ou conjunto completo, dependendo dos requisitos do sistema óleo-hidráulico.
Quais são os principais estilos de solda de soquete de flange SAE?
Flanges de solda de soquete SAE com anel de vedação
Flanges de solda de soquete SAE de estilo simples (acompanhante de flange de soquete SAE)

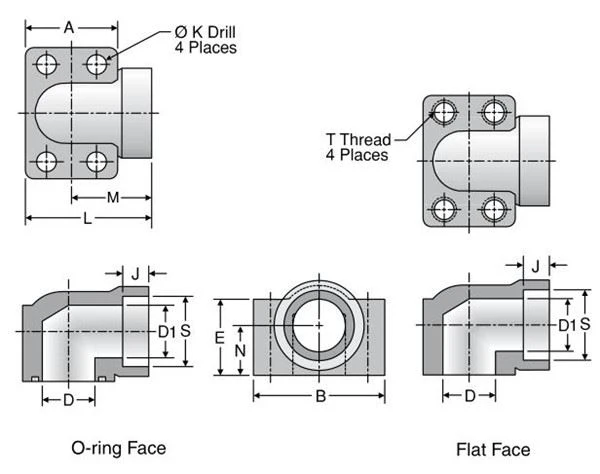

Flanges de solda de soquete SAE 90 °
Adaptador de solda de soquete SAE
Flange de solda de soquete SAE 500 psi
Quais são os padrões de flanges de solda de encaixe SAE?
ISO 6162-1: para pressão padrão de 3000 psi série L, conhecido como código 61 flanges.
ISO 6162-2: para a série S de alta pressão de 6000 psi, conhecida como flanges de código 62.
ISO 6162 projetado tamanho de flange de parafuso de 4 parafusos, série de baixa pressão de 500 psi.
Qual é o número de materiais de aço inoxidável de flanges de solda de soquete?
Aço inoxidável: AISI 304 (EN / DIN 1.4301), AISI 316 (EN / DIN 1.4401), AISI 316L (EN / DIN 1.4404), AISI316Ti (EN / DIN 1.4571) e classes de aço inoxidável duplex, outras classes de aço mediante solicitação. Os flanges SAE de aço inoxidável são necessários ao conectar tubos hidráulicos de aço inoxidável.
Qual é a pressão de trabalho da solda de soquete de flange SAE?
A pressão de trabalho dos flanges de solda de soquete SAE série de pressão padrão está entre 35 bar e 350 bar, dependendo dos tamanhos e borrões usados.
O que é o mercado de aço inoxidável SAE Flange?
Os flanges SAE de aço inoxidável são fornecidos para sistemas óleo-hidráulicos em setores como óleo& gás, hidráulica móvel e hidráulica industrial.
Qual é a faixa de tamanho dos flanges SAE?
Para a série Código 61, os flanges SAE estão disponíveis em tamanhos nominais que variam de 3/8&NB (DN10) a 5&NB (DN125). Enquanto para a série Código 62, os tamanhos de flanges SAE estão disponíveis de 3/8&NB (DN10) a 3&NB (DN80).
Tabela de torque de parafuso recomendado para flange Série 3000 PSI (Código 61)
Tamanho métrico | Tamanho da flange | Rosca | Torque do parafuso (NM) |
13 | 1/2" | M8 | 32 |
19 | 3/4" | M10 | 70 |
25 | 1" | M10 | 70 |
32 | 1 1/4" | M10 | 70 |
38 | 1 1/2" | M12 | 130 |
51 | 2" | M12 | 130 |
64 | 2 1/2" | M12 | 130 |
76 | 3" | M16 | 295 |
89 | 3 1/2" | M16 | 295 |
102 | 4" | M16 | 295 |
127 | 5" | M16 | 295 |
Tabela de Torque de Parafuso Recomendado para Flange Série 6000 PSI (Código 62)
Tamanho métrico | Tamanho da flange | Rosca | Torque do parafuso (NM) |
13 | 1/2" | M8 | 32 |
19 | 3/4" | M10 | 60 |
25 | 1" | M12 | 60 |
32 | 1 1/4" | M12 | 92 |
38 | 1 1/2" | M16 | 150 |
51 | 2" | M20 | 150 |
64 | 2 1/2" | M24 | 150 |
75 | 3" | M30 | 295 |
Como fazer a Montagem dos Soquetes de Flanges SAE?
PASSO 1: Certifique-se de que a superfície selada esteja livre de arranhões e contaminação, lubrifique com fluido do sistema ou qualquer lubrificante compatível na superfície da porção do O-ring
PASSO 2: Posicione o flange' Coloque a arruela nos parafusos e aparafuse através dos orifícios dos parafusos.
PASSO 3: Aperte os parafusos com a mão, aperte os parafusos gradualmente na sequência diagonal até o nível de torque apropriado com base na tabela de torque abaixo.
PASSO 4: Aperte os parafusos de acordo com a tabela de torque abaixo.
O que é o catálogo de tabelas de dimensões de flange de solda de soquete?
Flange de solda de soquete SAE com ranhura de anel de vedação
Companheiro de flange de solda de soquete SAE
Acoplamento de flange de solda SAE socekt
Eles são intercambiáveis entre si para solda de soquete de flange SAE de marcas diferentes?
Quaisquer que sejam os flanges Stauff, Parker SAE, eles são intercambiáveis para a conexão de flange padrão, porque são projetados de acordo com os mesmos padrões internacionais: ISO 6162 e SAE J518.
