Esta conexão de flange hidráulica é comumente usada em sistema de potência de fluido de máquinas hidráulicas, o padrão de conexões de flange é de diferentes países e padrões industriais, como EUA SAE J518, padrões internacionais ISO 6162, indústria japonesa JIS B8363, Alemanha DIN 20066.
Existem duas classificações de pressão. Código 61 Formulário R, PN 35 / 350bar, Tipo I, é referido como a série padrão ”e Code62 Formulário S, PN 415 bar, Tipo II, é a série“ serviço pesado ”“ 6000 psi ”. O conceito de design para as duas séries é o mesmo, mas o espaçamento dos furos dos parafusos e os diâmetros da cabeça flangeada são maiores para a conexão de alta pressão, Código 62.
A fêmea (porta) é um orifício roscado com quatro orifícios para parafusos em um padrão retangular ao redor da porta. O macho consiste em uma cabeça flangeada, ranhurada para um O-Ring e um flange cativo ou metades de flange dividida com orifícios para combinar com a porta . A vedação ocorre no O-Ring, que é comprimido entre a cabeça do flange e a superfície plana ao redor da porta. Os parafusos roscados mantêm a conexão juntos.
SAE J518, DIN 20066, ISO / DIS 6162 e JIS B 8363 são intercambiáveis, exceto para tamanhos de parafusos. Todos os acoplamentos de mangueira com cabeça de flange Código 61 atendem ou excedem os requisitos SAE J518 Código 61 para conexões de flange bipartida hidráulica. O projeto da cabeça de flange Code 61 pode suportar uma pressão operacional máxima de 3.000 a 5.000 psi, dependendo do tamanho.
Tabela de tamanhos de flange de 4 parafusos SAE J518

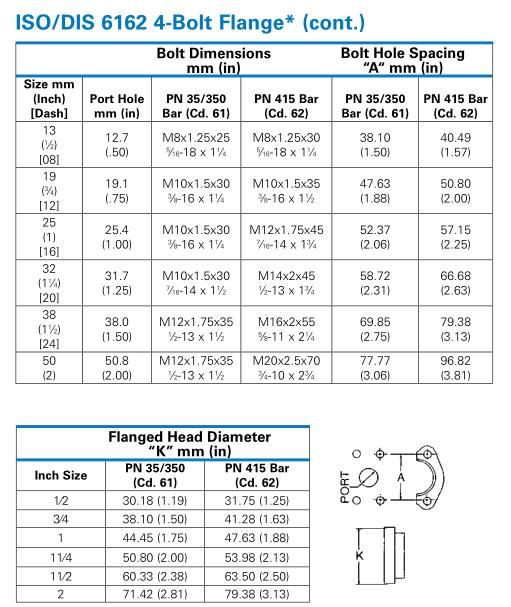

Tabela de tamanhos de flange de 4 parafusos ISO DIS 6162
DIN 20066 4 Bolt Flange size chart
Tabela de tamanhos de flange de 4 parafusos JIS B 8363
