As conexões de conector cônico BSPP 60 estão de acordo com a norma ISO 8434 6, são mais detalhadas que o catálogo de conexões BS5200.
ISO 8434 6, incluindo pressões de teste para conectores de cone de 60 °; Teste de prova, teste de ruptura, teste de resistência cíclica (impulso), teste de vácuo, teste de sobreaquecimento, reutilização de amostras de teste, etc. como se segue:
Os conectores devem ser testados na parte inferior da pressão de teste especificada na Tabela 3 ou na norma para o terminal do pino relevante, ou seja, ISO 1179-2, ISO 1179-3 ou ISO 6149-3. Todos os componentes que necessitem de brasagem a cobre para a montagem devem ser processados através de um processo de recozimento mínimo de 1 000 ° C antes da ruptura, resistência cíclica ou
teste de aperto excessivo.
Teste de prova
Para cada tamanho e niple, nove conjuntos de teste de acordo com a ISO 19879 devem ser submetidos ao procedimento de teste de prova especificado na ISO 19879, antes dos testes de resistência de ruptura e de resistência cíclica. Eles não devem vazar às pressões de prova
Teste de ruptura

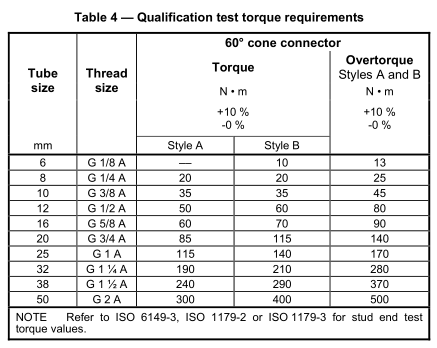

Três dos conjuntos de teste que foram submetidos ao teste de prova em 15.1.2 devem ser usados para o teste de ruptura. O ensaio deve ser realizado de acordo com o procedimento de teste de rompimento especificado na ISO 19879 e com os valores mínimos de torque fornecidos na Tabela 4. Os conjuntos de teste devem atender ou exceder as pressões de ruptura mínimas exigidas.
Teste de resistência cíclica (impulso)
Os seis conjuntos de testes restantes que foram submetidos ao teste de prova em 15.1.2 devem ser submetidos ao procedimento de teste de resistência cíclica especificado na ISO 19879. O teste deve ser realizado com valores de torque mínimos dados na Tabela 4. Os conjuntos de teste devem passar um teste de resistência cíclica para 1 000 000 ciclos nas respectivas
pressões de impulso.
Teste de vácuo
Para cada tamanho e niple, dois conjuntos de teste de acordo com a ISO 19879 devem ser submetidos ao procedimento de teste de vácuo especificado na ISO 19879. Os conectores devem ser capazes de suportar vácuo de pressão absoluta de 6,5 kPa (0,065 bar) por 5 min. sem vazamento.
Teste de aperto excessivo
Para cada tamanho, estilo de niple e design de porca giratória, três amostras devem ser submetidas ao ensaio de aperto excessivo especificado na ISO 19879. As porcas de conector devem suportar o teste de qualificação de aperto excessivo sem nenhuma indicação de falha quando apertados aos valores de sobretorque dados em Tabela 4
Reutilização de amostras de teste
As peças utilizadas para teste de resistência cíclica, ruptura ou em aperto excessivo não devem ser mais testadas, usadas ou devolvidas ao estoque.
