A temperatura de pressão dos encaixes para tubos BSP também é especificada pela norma ISO 8434 6, que classifica as pressões para as extremidades dos conectores de cone de 60 °.
Conectores de cone de 60 ° em conformidade com esta parte da ISO 8434 de aço carbono devem atender ou exceder sem vazamento os requisitos de vácuo de 6,5 kPa (0,065 bar) de pressão absoluta para as pressões nominais dadas na Tabela 1 quando usado em temperaturas entre –40 ° C e +120 ° C. Para conectores de extremidade de pino, a parte superior
O limite deve ser o mais baixo da pressão nominal indicada na Tabela 1 e a pressão nominal para o terminal do pino relevante, ou seja, ISO 1179-2, ISO 1179-3 ou ISO 6149-3.

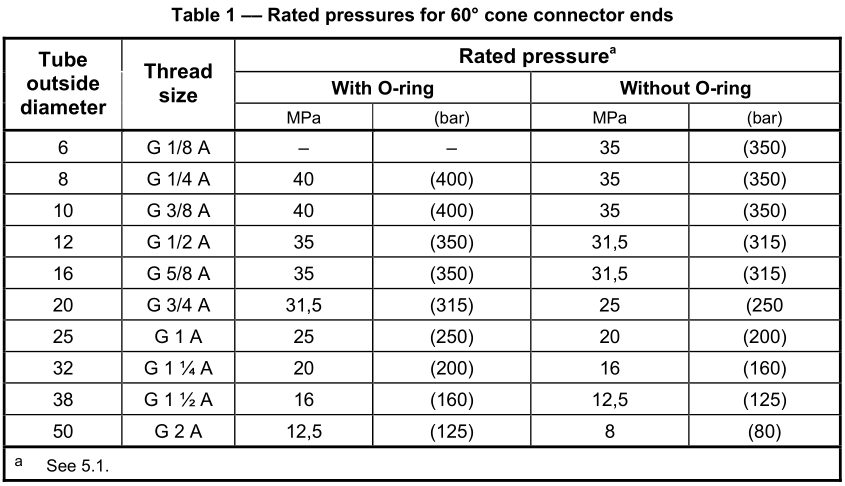

Pressões nominais para terminais de conexão de cone de 60 °
Pressão nominal a Com O-ring Sem O-ring Diâmetro externo do tubo Tamanho da rosca MPa (bar) MPa (bar)
6 G 1/8 A - - 35 (350)
8 G 1/4 A 40 (400) 35 (350)
10 G 3/8 A 40 (400) 35 (350)
12 G 1/2 A 35 (350) 31,5 (315)
16 G 5/8 A 35 (350) 31,5 (315)
20 G 3/4 A 31,5 (315) 25 (250
25 G 1 A 25 (250) 20 (200)
32 G 1 ¼ A 20 (200) 16 (160)
38 G 1 ½ A 16 (160) 12,5 (125)
50 G 2 A 12,5 (125) 8 (80)
