1. Definição de Tampões de óleo Métricos (ISO 6149-4: versão 2017) e Tampas são comumente usados em sistema hidráulico de alta pressão, plugue é macho métrico para conectar válvulas, bloco de distribuição, porta de drenagem de óleo etc, há duas vedações por O -ring e anel ED. As tampas DIN consistem em porca, plugue DKO para parar as extremidades do tubo.
2. Métodos de montagem de bujões métricos de óleo conforme os tipos: macho com extremidade externa hexagonal e interna Hex para ISO 9974 Vedação de face plana e ISO 6149 Porta de vedação, todas as roscas métricas estão de acordo com a norma ISO 261. Porque é fácil parar ou terminar a linha de tubulação de óleo com um conector final.
Tampa DIN para conector (24 ° Cone para tubo E DKO para adaptador)
Plugue Métrico DIN para o Porto de Óleo do Distribuidor, válvulas e distribuidor etc.
|
|
1. DIN Métrica Plug Hex Externo 4C / D
Conector do cone de 24 graus
PARTE NO. | FIO | TUBO OD | DIMENSÕES | MPa | |||
E | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31,5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1,5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11,5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13,5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13,5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14,5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14,5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14,5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14,5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1,5 | 10 | 12,5 | 29 | 19 | 22 | |
4D-20 | M20x1,5 | 12 | 14,5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1,5 | 16 | 15,5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17,5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20,5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31,5S |
Nota Caso esteja interessado em encomendar o adaptador em conjunto completo com anel de corte e porca, é necessário inserir o sufixo "RN" após a nossa peça no. por exemplo, 4C-30RN. | |||||||
2. DIN Métrica Cap Giratória 9C / D
DKO Swivel
PARTE NO. | THREA | TUBO OD | DIMENSÕES | MPa | ||
F | D | eu | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15,5 | 17,5 | 14 | 31,5L |
9C-14 | M14X1.5 | 8 | 15,5 | 18 | 17 | |
9C-16 | M16X1.5 | 10 | 16,5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19,5 | 22 | |
9C-22 | M22X1.5 | 15 | 19,5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21,5 | 22,5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22,5 | 24,5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31,5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16X1.5 | 8 | 16,5 | 18,5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18,5 | 20,5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21,5 | 27 | |
9D-24 | M24X1.5 | 16 | 18,5 | 21,5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22,5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23,5 | 28,5 | 46 | |
9D-42 | M42X2 | 30 | 25,5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26,5 | 36 | 60 | 31,5S |

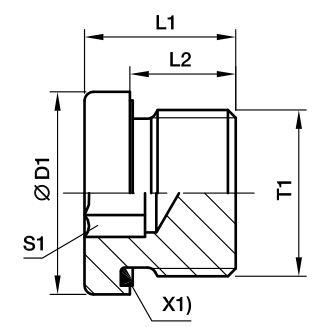

3. Plugue Métrico DIN PEX Hex Externo
4H para vedação do anel de vedação ISO 6149 da porta de óleo
4. Plugue de Porta Hex Interna ISO PLIH
VSTI M-OR Para vedação do anel de vedação ISO 6149 na porta de óleo
5. Métrica Plugue Oco Hice VSTI M / R ED
4MN-WD Rosca métrica macho ED-seal (para porta ISO 9974)
Rosca BSPP macho 4BN-WD com vedação ED (para porta ISO 1179)
