Categoria de produto: Adaptadores hidráulicos JIC para conexão de tubos de potência de fluidos
Padrão do produto: ISO 8434-2, SAE J514.
Material: aço carbono, aço inoxidável ou liga de cobre.
Extremidade do tubo JIC para a outra conexão final, como segue: vedação cativa BSP tipos E, G, H, acessórios da série ISO 6149, acessórios JIS B2351, acessórios ISO 11926 e SAE J1926 ORB, acessórios DIN 3852 e ISO 1179, acessórios ISO 9974 etc.

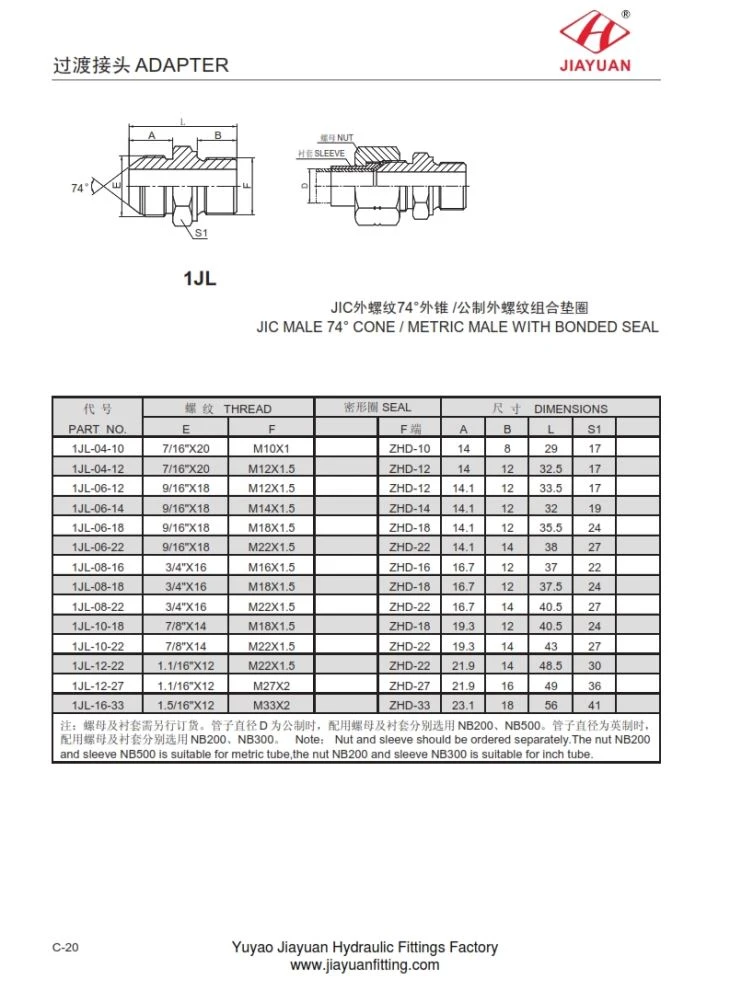

1JL JIC MACHO 74 ° CONE / MACHO MÉDICO COM SELO LIGADO Tabela de dimensões da seguinte forma
PA RT N O. | T HR EA D | SEA L | DIM E N S I O NS | ||||||
E | F | F | UMA | B | eu | S 1 | |||
1 J L - 04-10 | 7/16 " X 20 | M10 X 1 | Z HD - 10 | 14 | 8 | 29 | 17 | ||
1 J L - 04-12 | 7/16 " X 20 | M12 X 1,5 | Z HD - 12 | 14 | 12 | 32,5 | 17 | ||
1 J L - 06-12 | 9/16 " X 18 | M12 X 1,5 | Z HD - 12 | 14,1 | 12 | 33,5 | 17 | ||
1 J L - 06-14 | 9/16 " X 18 | M14 X 1,5 | Z HD - 14 | 14,1 | 12 | 32. | 19 | ||
1 J L - 06-18 | 9/16 " X 18 | M18 X 1,5 | Z HD - 18 | 14,1 | 12 | 35,5 | 24 | ||
1 J L - 06 - 22 | 9/16 " X 18 | M22 X 1,5 | Z HD - 22 | 14,1 | 14 | 38. | 27 | ||
1 J L - 08-16 | 3/4 " X 16 | M16 X 1,5 | Z HD - 16 | 16,7 | 12 | 37. | 22 | ||
1 J L - 08-18 | 3/4 " X 16 | M18 X 1,5 | Z HD - 18 | 16,7 | 12 | 37,5 | 24 | ||
1 J L - 08 - 22 | 3/4 " X 16 | M22 X 1,5 | Z HD - 22 | 16,7 | 14 | 40,5 | 27 | ||
1 J L - 10-18 | 7/8 " X 14 | M18 X 1,5 | Z HD - 18 | 19,3 | 12 | 40,5 | 24 | ||
1 J L - 10 - 22 | 7/8 " X 14 | M22 X 1,5 | Z HD - 22 | 19,3 | 14 | 43 | 27 | ||
1 J L - 12 - 22 | 1.1 / 16 " X 12 | M22 X 1,5 | Z HD - 22 | 21,9 | 14 | 48,5 | 30 | ||
1 J L - 12 - 27 | 1.1 / 16 " X 12 | M27 X 2 | Z HD - 27 | 21,9 | 16 | 49. | 36. | ||
1 J L - 16 - 33 | 1,5 / 16 " x 12 | M33 X 2 | Z HD - 33 | 23,1 | 18 | 56. | 41 | ||
