Conector macho BSP Metric ED
O catálogo de acessórios BSP é popular no Reino Unido, Irlanda, Canadá, EUA etc.
Todos os encaixes cônicos BSP 60 são explicados pelo BS5200 igual ao padrão ISO 8434-6.
O tamanho da tabela de tamanhos de roscas BSPP é G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 etc.
BSP é um tubo padrão britânico com forma de rosca de 55 graus.
A rosca BSPP é conforme os padrões ISO 228 e AS 1722.2.
Guia de rosca BSPP para muitos tipos de vedação, como cone BSPP de 60 ° para o tubo do assento, porta BSPP com vedação colada, porta BSPP com vedação ED, BSPP oring + anel de retenção tipo G, anel de vedação ajustável BSPP tipo H, aro de corte BSPP selo Tipo B.
Adaptadores de encaixe de tubo BSPP para muitas extremidades, como macho BSPT, macho ORFS, parafuso métrico ISO 6149-3, cone JIC macho 74, cone Komatsu métrico 60, macho NPT, acessórios SAE ORB ISO 11926-3, tubo de solda, fêmea JIC 37cone, ORFS fêmea etc.

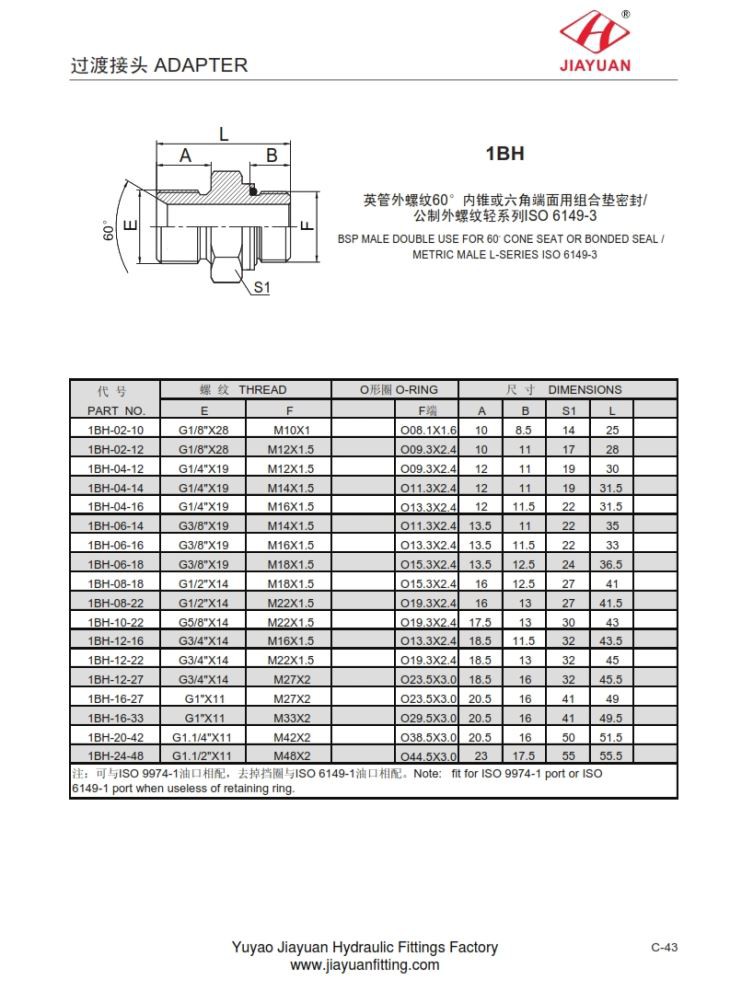

USO DUPLO MASCULINO 1BH BSP PARA ASSENTO DE CONE DE 60 ° OU SÉRIE LIGADA / SÉRIE MASCULINA L-SÉRIE LÉSTRICA ISO 6149-3, dimensões em tamanho, como segue:
PARTE NO. | FIO | O-RIN G | DIMENSÕES | ||||||
E | F | F | UMA | B | S1 | eu | |||
1BH-02-10 | G1 / 8 "X28 | M10X1 | O08.1X1. 6 | 10 | 8,5 | 14 | 25 | ||
1BH-02-12 | G1 / 8 "X28 | M12X1.5 | O09.3X2. 4 | 10 | 11 | 17 | 28. | ||
1BH-04-12 | G1 / 4 "X19 | M12X1.5 | O09.3X2. 4 | 12 | 11 | 19 | 30 | ||
1BH-04-14 | G1 / 4 "X19 | M14X1.5 | O11.3X2. 4 | 12 | 11 | 19 | 31,5 | ||
1BH-04-16 | G1 / 4 "X19 | M16X1.5 | O13.3X2. 4 | 12 | 11,5 | 22 | 31,5 | ||
1BH-06-14 | G3 / 8 "X19 | M14X1.5 | O11.3X2. 4 | 13,5 | 11 | 22 | 35 | ||
1BH-06-16 | G3 / 8 "X19 | M16X1.5 | O13.3X2. 4 | 13,5 | 11,5 | 22 | 33 | ||
1BH-06-18 | G3 / 8 "X19 | M18X1.5 | O15.3X2. 4 | 13,5 | 12,5 | 24 | 36,5 | ||
1BH-08-18 | G1 / 2 "X14 | M18X1.5 | O15.3X2. 4 | 16 | 12,5 | 27 | 41 | ||
1BH-08-22 | G1 / 2 "X14 | M22X1.5 | O19.3X2. 4 | 16 | 13 | 27 | 41,5 | ||
1BH-10-22 | G5 / 8 "X14 | M22X1.5 | O19.3X2. 4 | 17,5 | 13 | 30 | 43 | ||
1BH-12-16 | G3 / 4 "X14 | M16X1.5 | O13.3X2. 4 | 18,5 | 11,5 | 32. | 43,5 | ||
1BH-12-22 | G3 / 4 "X14 | M22X1.5 | O19.3X2. 4 | 18,5 | 13 | 32. | 45 | ||
1BH-12-27 | G3 / 4 "X14 | M27X2 | O23.5X3. 0 0 | 18,5 | 16 | 32. | 45,5 | ||
1BH-16-27 | G1 "X11 | M27X2 | O23.5X3. 0 0 | 20,5 | 16 | 41 | 49. | ||
1BH-16-33 | G1 "X11 | M33X2 | O29.5X3. 0 0 | 20,5 | 16 | 41 | 49,5 | ||
1BH-20-42 | G1.1 / 4 "X11 | M42X2 | O38.5X3. 0 0 | 20,5 | 16 | 50. | 51,5 | ||
1BH-24-48 | G1.1 / 2 "X11 | M48X2 | O44.5X3. 0 0 | 23 | 17,5 | 55 | 55,5 | ||
